Kompensatory metalowe: budowa, cechy i ich zastosowanie

Kompensatory metalowe to elementy instalacji przemysłowych, które chronią rurociągi i urządzenia przed skutkami wydłużeń termicznych, drgań oraz przemieszczeń montażowych. Dobrze dobrany kompensator zwiększa trwałość systemu, poprawia bezpieczeństwo pracy i ogranicza ryzyko awarii. Sprawdź razem z nami budowę takich podzespołów, ich cechy i zastosowanie. Zachęcamy również do wyboru rozwiązań Bamex. Od lat tworzymy na zamówienie wysokiej klasy kompensatory tkaninowe.

Czym są kompensatory metalowe i jak działają?

Kompensatory metalowe, nazywane też mieszkowymi lub stalowymi, są elastycznymi elementami montowanymi w rurociągach i kanałach technologicznych. Ich podstawowym zadaniem jest przejmowanie przemieszczeń osiowych, bocznych i kątowych, które powstają w wyniku zmian temperatury, pracy urządzeń, wibracji albo niedokładności montażowych.

Oznacza to, że kompensator „pracuje” zamiast sztywnych odcinków instalacji, redukując naprężenia i odciążając armaturę, podpory oraz połączenia spawane. Dzięki temu instalacja może bezpieczniej funkcjonować w warunkach, w których materiał rurociągu rozszerza się i kurczy pod wpływem temperatury.

Budowa kompensatorów metalowych: najważniejsze elementy konstrukcyjne

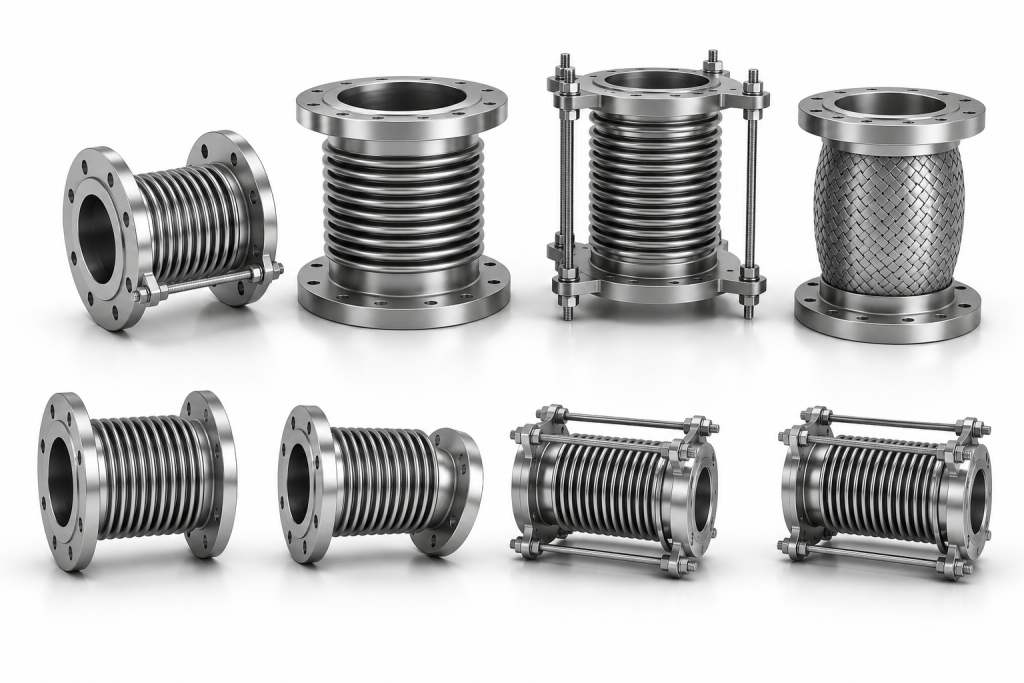

Najważniejszym elementem kompensatora metalowego jest mieszek wykonany z cienkościennej stali, najczęściej ze stali nierdzewnej lub gatunków metali odpornych na wysoką temperaturę i korozję. To właśnie mieszek odpowiada za elastyczność całej konstrukcji, pozwalając jej kompensować ruchy instalacji bez utraty szczelności.

Oprócz mieszka kompensator może zawierać króćce przyłączeniowe, kołnierze, pierścienie wzmacniające, ograniczniki ruchu oraz elementy prowadzące. W zależności od zastosowania konstrukcja może być wykonana jako kompensator osiowy, boczny albo kątowy, a dobór dodatkowych elementów wpływa na zakres pracy, odporność na ciśnienie i żywotność całego układu.

Ważne jest także to, że kompensator nie pracuje samodzielnie w oderwaniu od instalacji. Jego skuteczność zależy od sposobu zabudowy, kierunku przepływu medium, rodzaju obciążeń oraz prawidłowego prowadzenia rurociągu. Z tego powodu projektowanie takiego elementu wymaga uwzględnienia nie tylko parametrów samego kompensatora, ale też warunków całej instalacji.

Najważniejsze cechy i zalety kompensatorów metalowych

Największą zaletą kompensatorów metalowych jest odporność na wysoką temperaturę i ciśnienie robocze, dzięki czemu sprawdzają się tam, gdzie inne typy kompensatorów mogą nie wytrzymać warunków pracy. Mogą one pracować w szerokim zakresie temperatur, sięgającym nawet bardzo wysokich wartości, zależnie od materiału i wykonania.

Kolejną istotną cechą jest szczelność oraz wysoka odporność na drgania i naprężenia dynamiczne. Kompensatory metalowe ograniczają przenoszenie wibracji na dalsze odcinki instalacji, co przekłada się na mniejsze zużycie urządzeń współpracujących i niższe ryzyko uszkodzeń eksploatacyjnych.

Ich zaletą jest również trwałość oraz możliwość stosowania w wymagających środowiskach, także przy mediach agresywnych chemicznie. W porównaniu z rozwiązaniami gumowymi czy tekstylnymi kompensatory metalowe lepiej radzą sobie tam, gdzie liczy się odporność materiałowa, stabilność wymiarowa i bezpieczeństwo pracy w długim okresie.

Kompensatory metalowe a kompensatory tkaninowe

Kompensatory metalowe i tkaninowe pełnią podobną funkcję, ale najlepiej sprawdzają się w zupełnie innych warunkach. Metalowe wygrywają tam, gdzie liczą się wysokie ciśnienie, bardzo duża temperatura i odporność na wymagające media, natomiast kompensatory tkaninowe są bardziej elastyczne, lepiej tłumią drgania i świetnie sprawdzają się w instalacjach niskociśnieniowych, zwłaszcza przy gorącym powietrzu, spalinach i nietypowych kształtach kanałów.

Wybór między kompensatorem metalowym a tkaninowym sprowadza się do analizy warunków pracy instalacji. Jeśli układ pracuje pod wyższym ciśnieniem i wymaga dużej odporności mechanicznej, bezpieczniejszym wyborem będzie kompensator metalowy. Jeśli natomiast priorytetem jest swoboda konstrukcyjna, absorpcja drgań i dopasowanie do niestandardowych przekrojów, lepiej sprawdzi się kompensator tkaninowy.

Kompensator tkaninowy będzie też dobrym wyborem wtedy, gdy instalacja wymaga dużej elastyczności, kompensacji przemieszczeń i tłumienia drgań, a jednocześnie pracuje w warunkach niskiego ciśnienia. Takie rozwiązanie często stosuje się w kanałach spalinowych, przewodach wentylacyjnych i układach, w których liczy się możliwość wykonania elementu o dowolnym kształcie i wymiarze.

Jeśli Twoja instalacja wymaga rozwiązania elastycznego, a nie szukasz kompensatora metalowego, warto sprawdzić ofertę Bamex. Proponujemy kompensatory tkaninowe do wymagających zastosowań przemysłowych. To dobry kierunek zwłaszcza wtedy, gdy potrzebujesz dopasowania do konkretnego układu kanałów, redukcji drgań i rozwiązania projektowanego pod indywidualne warunki pracy. Sprawdź również nasz System Izolacji Armatury EGIDA®!

Zastosowanie kompensatorów metalowych w przemyśle i instalacjach technologicznych

Kompensatory metalowe są szeroko stosowane w energetyce, przemyśle chemicznym, petrochemicznym, spożywczym oraz w oczyszczalniach ścieków. Spotyka się je również w rurociągach transportujących parę, wodę, olej, powietrze czy gaz, wszędzie tam, gdzie instalacja pracuje w zmiennych warunkach termicznych i mechanicznych. Pełnią one funkcję ochronną w:

• kanałach spalin,
• przewodach gorącego powietrza,
• układach pompowych
• ciągach technologicznych narażonych na cykliczne obciążenia.

Szczególnie dobrze sprawdzają się przy podłączeniach urządzeń generujących drgania, ponieważ potrafią przejąć część energii mechanicznej i ograniczyć jej wpływ na pozostałe elementy systemu.

Ich zastosowanie nie sprowadza się wyłącznie do dużych zakładów przemysłowych. Kompensatory metalowe są też używane w instalacjach technologicznych, gdzie znaczenie ma precyzyjne utrzymanie geometrii rurociągu, minimalizacja naprężeń i bezpieczna praca całego układu przez wiele lat.

Jak dobrać kompensator metalowy do warunków pracy?

Dobór kompensatora metalowego powinien zaczynać się od analizy medium, temperatury, ciśnienia, rodzaju przemieszczeń oraz sposobu przyłączenia. Trzeba też uwzględnić średnicę nominalną, długość zabudowy, kierunek przepływu i warunki otoczenia, ponieważ każdy z tych parametrów wpływa na pracę elementu. Równie ważne są wymagania dotyczące certyfikatów, atestów i badań, szczególnie w instalacjach przemysłowych, gdzie bezpieczeństwo ma znaczenie krytyczne. Zbyt słaby kompensator nie przejmie obciążeń, a źle dobrany materiał może szybko ulec zużyciu pod wpływem temperatury lub agresywnego medium.

Najlepszym podejściem jest dobór konstrukcji do konkretnej instalacji, a nie wybór uniwersalnego modelu. Jeśli instalacja pracuje przy wysokiej temperaturze, zmiennym ciśnieniu i silnych drganiach, kompensator metalowy będzie zwykle rozwiązaniem najbardziej racjonalnym, pod warunkiem, że jego parametry zostaną poprawnie zestawione z realnymi warunkami pracy.
