Kompensatory gumowe są powszechnie stosowane w instalacjach rurociągowych, ponieważ skutecznie tłumią drgania, ograniczają hałas i przejmują przemieszczenia powstające podczas pracy układu. W wielu systemach są rozwiązaniem praktycznym i ekonomicznym, ale w części zastosowań ich rolę uzupełniają lub zastępują kompensatory tkaninowe, szczególnie tam, gdzie występują gazy, spaliny, wysokie temperatury albo nietypowa geometria połączeń. Sprawdź szczegóły razem z nami!
Potrzebujesz niezawodnych kompensatorów ?
Skontaktuj się z nami i zamów rozwiązanie dopasowane do Twojej instalacji.

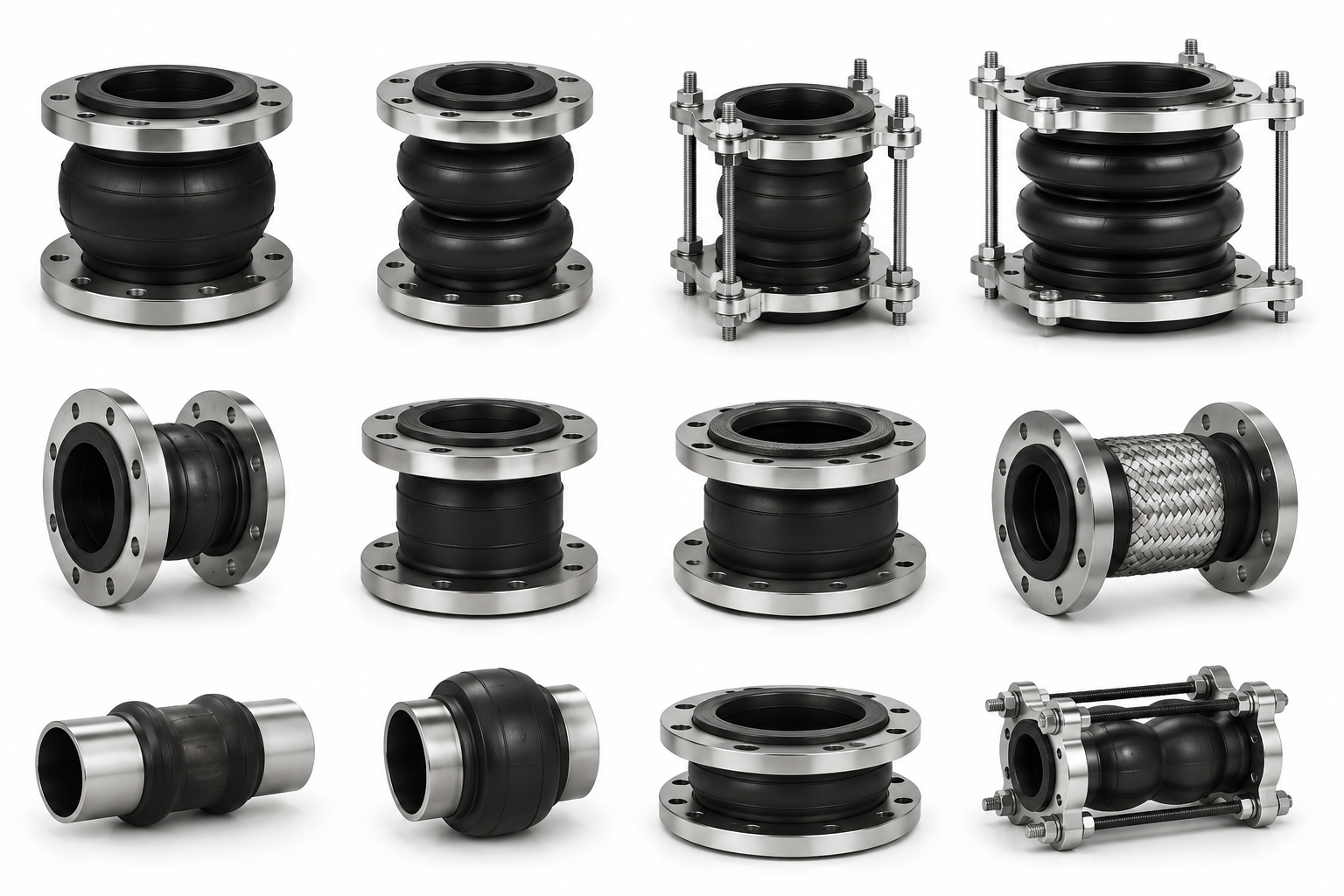

Czym są kompensatory gumowe i jaką pełnią funkcję w instalacjach?
Kompensator gumowy to elastyczny element montowany w rurociągach po to, by przejmować drgania, redukować naprężenia mechaniczne i kompensować niewielkie przemieszczenia osiowe oraz poprzeczne. Dzięki swojej budowie pomaga chronić rury, armaturę, pompy i sprężarki przed skutkami pracy dynamicznej, a jednocześnie ogranicza przenoszenie hałasu na dalsze części instalacji.
Takie rozwiązania stosuje się wszędzie tam, gdzie instalacja nie może pracować całkowicie sztywno. Kompensator gumowy wyrównuje niedokładności montażowe, łagodzi skutki rozszerzalności cieplnej i poprawia trwałość całego układu, szczególnie w systemach wodnych, sanitarnych, przemysłowych i technologicznych.
Cenna wskazówka!
Warto jednak pamiętać, że nie każda instalacja pracuje w warunkach odpowiednich dla gumy. Jeżeli medium ma postać gazów technicznych, gorącego powietrza lub spalin, albo gdy układ wymaga bardzo dużej elastyczności konstrukcyjnej, częściej rozważa się kompensatory tkaninowe, które są projektowane właśnie do takich zastosowań.
Budowa kompensatorów gumowych – materiały i konstrukcja
Najważniejszym elementem kompensatora gumowego jest mieszek wykonany z odpowiednio dobranej mieszanki elastomerowej. W zależności od rodzaju medium i warunków pracy stosuje się między innymi gumy EPDM, NBR, CR lub rozwiązania o podwyższonej odporności chemicznej, a sam mieszek może być dodatkowo wzmocniony oplotem wewnętrznym lub warstwami konstrukcyjnymi poprawiającymi trwałość. Konstrukcja kompensatora obejmuje zwykle także elementy przyłączeniowe, najczęściej kołnierze, a w niektórych projektach również ściągi lub rozwiązania zawiasowe ograniczające zakres ruchu. Taki układ pozwala połączyć elastyczność z bezpieczną pracą pod obciążeniem, ale jednocześnie wymaga prawidłowego podparcia i właściwego montażu w instalacji.
Porównanie z kompensatorami tkaninowymi
Dla porównania kompensatory tkaninowe mają zupełnie inną architekturę. W rozwiązaniach Bamex są one zbudowane z kilku warstw tkanin technicznych, materiałów uszczelniających i izolacyjnych, a do ich wykonania wykorzystuje się między innymi: włókno szklane z pokryciami HT, silikonowymi i teflonowymi, włókna aramidowe, poliamidowe oraz warianty z drutem inconelowym V4A. Taka budowa pozwala precyzyjnie dopasować kompensator do parametrów medium, temperatury i geometrii kanału.
Najważniejsze zalety kompensatorów gumowych w systemach rurociągowych
Największą zaletą kompensatorów gumowych jest bardzo dobra zdolność tłumienia drgań i hałasu. To właśnie dlatego są one chętnie montowane w pobliżu pomp, turbin, sprężarek i silników, gdzie ograniczają przenoszenie energii mechanicznej na dalsze odcinki rurociągu i zmniejszają ryzyko uszkodzeń instalacji.
Istotną przewagą jest także ich uniwersalność w instalacjach cieczowych i sanitarnych. Kompensatory gumowe mogą pracować w systemach wody, CO, instalacjach olejowych, gazowych, chemicznych, a także w wybranych aplikacjach spożywczych, jeśli spełniają wymagania materiałowe i higieniczne. Dodatkowo są stosunkowo proste w montażu i często stanowią rozwiązanie korzystne kosztowo w układach niskociśnieniowych.
Trzeba jednak podkreślić, że ich zakres pracy jest ograniczony temperaturowo bardziej niż w przypadku między innymi kompensatorów tkaninowych. Kompensatory gumowe pracują zwykle w zakresie od około -40°C do 110–150°C, podczas gdy kompensatory tkaninowe stosuje się również w systemach o temperaturach sięgających nawet około 1000°C, zwłaszcza w instalacjach spalinowych i powietrznych.
Zastosowanie kompensatorów gumowych w instalacjach przemysłowych i sanitarnych
Kompensatory gumowe znajdują zastosowanie w instalacjach sanitarnych, wodnych, grzewczych, przemysłowych i technologicznych. Wykorzystuje się je między innymi w przepompowniach, elektrowniach, elektrociepłowniach, rafineriach, zakładach przetwórczych i oczyszczalniach, czyli wszędzie tam, gdzie potrzebna jest redukcja drgań oraz odciążenie armatury i urządzeń.
Szczególnie dobrze sprawdzają się przy urządzeniach generujących drgania oraz w układach, które transportują wodę, oleje, paliwa, chemikalia czy media procesowe o parametrach odpowiednich dla elastomerów. W takich zastosowaniach kompensator gumowy łączy elastyczność z odpornością eksploatacyjną i poprawia bezpieczeństwo całego rurociągu.
Jak wybrać odpowiedni kompensator gumowy do instalacji?
Dobór kompensatora gumowego powinien opierać się na analizie medium, temperatury pracy, ciśnienia, wymaganych przemieszczeń oraz lokalizacji montażu. Trzeba także uwzględnić materiał mieszka, odporność chemiczną, zakres dopuszczalnego podciśnienia i sposób podparcia instalacji, ponieważ zły dobór może prowadzić do przeciążeń, rozszczelnienia lub przedwczesnego zużycia.
Kiedy zrezygnować z kompensatora gumowego na rzecz kompensatora tkaninowego?
Jeżeli instalacja transportuje gazy, gorące spaliny albo pracuje w układzie o nietypowym kształcie i dużych ruchach geometrycznych, warto już na etapie projektu rozważyć kompensator tkaninowy. Bamex przygotowuje takie rozwiązania na podstawie analizy dokumentacji, wywiadu technicznego i w razie potrzeby wizji lokalnej, co pozwala dopasować kompensator do warunków pracy, wymagań bezpieczeństwa i oczekiwanej żywotności.
Najważniejsze jest więc nie pytanie, który typ kompensatora jest „lepszy”, ale który lepiej odpowiada realnym warunkom pracy konkretnej instalacji. W systemach rurowych z mediami ciekłymi i umiarkowaną temperaturą często wygrywa guma, natomiast w kanałach gazowych, układach spalinowych i aplikacjach wysokotemperaturowych przewagę zyskują rozwiązania tkaninowe.
| Obszar | Kompensatory gumowe | Kompensatory tkaninowe |
|---|---|---|
| Typowe media | Woda, CO, oleje, paliwa, chemikalia i wybrane media spożywcze | Czyste powietrze, spaliny, gazy techniczne oraz media gazowe |
| Główna funkcja | Tłumienie drgań, redukcja hałasu, kompensacja przemieszczeń w rurociągach | Kompensacja ruchów, drgań, naprężeń i niewspółosiowości w kanałach gazowych |
| Zakres temperatur | Zwykle około -40°C do 110–150°C | Stosowane również w aplikacjach wysokotemperaturowych, nawet około 1000°C |
| Kształty i wykonanie | Najczęściej standardowe połączenia rurowe i kołnierzowe | Połączenia prostokątne, okrągłe i płaskie, także pod indywidualny projekt |
| Najlepsze zastosowanie | Instalacje sanitarne, wodne, przemysłowe i pompowe | Kanały spalinowe, wentylacyjne, odpylające i układy przemysłowe dla gazów |
Finalna myśl!
Jeżeli szukasz rozwiązania do instalacji gazowych, spalinowych lub wysokotemperaturowych, oferta Bamex może być naturalnym rozszerzeniem wyboru obok klasycznych kompensatorów gumowych. Nasze kompensatory tkaninowe są projektowane pod konkretne warunki pracy, co ma duże znaczenie wszędzie tam, gdzie standardowy produkt katalogowy nie daje wystarczającej elastyczności konstrukcyjnej ani odporności eksploatacyjnej.
