Kompensatory – czym są i do czego są wykorzystywane?
Bamex Sp. z o.o. jest dostawcą elastycznych kompensacyjnych połączeń kanałów tłoczenia gazów, tj. kompensatorów tkaninowych. Oferujemy sprawdzone rozwiązania w zakresie tłoczenia czystego powietrza, spalin oraz gazów technicznych.
Każda oferta Bamexu jest przygotowana na podstawie dogłębnych analiz prowadzonych pod kątem technicznych warunków pracy, bezpieczeństwa, wytrzymałości (żywotności) oraz optymalizacji kosztów inwestycyjnych po stronie użytkownika ostatecznego. Wykonujemy wywiad techniczny oparty o dokumentację dostarczoną przez klienta, wywiad telefoniczny oraz, gdy jest to uzasadnione, wizyty w miejscu montażu. Dzięki tym staraniom, każde nowe zlecenie jest rozwiązaniem krojonym na miarę potrzeb klienta.
Kompensatory – Korzyści zastosowania
- Ograniczenie naprężeń w systemach rurowych i kanałowych
- Kompensacja drgań mechanicznych i wstrząsów
- Zniwelowanie niewspółosiowości na łączonych kanałach
- Doskonała szczelność połączeń
- Możliwość zamówienia kompensatora z pakietem izolacyjnym
Najczęściej występujące rodzaje połączeń:

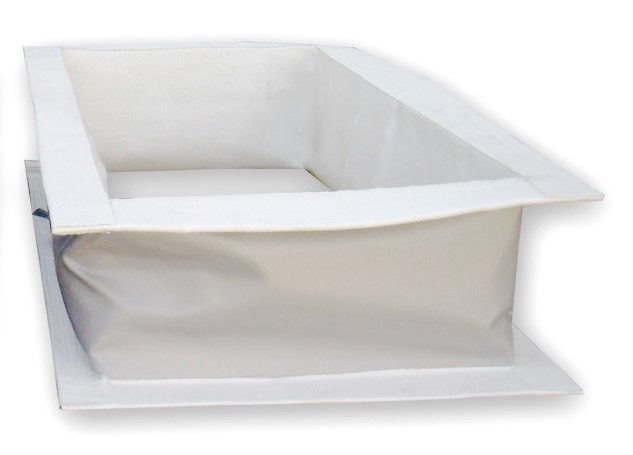

Połączenie kołnierzowe prostokątne
Połączenia kołnierzowe prostokątne występują często w łączeniach wentylacyjnych oraz układach odprowadzania spalin. Szeroka rozpiętość rozmiarów umożliwia dopasowanie konstrukcji do przewidzianych warunków dynamicznych i przemieszczeń osiowych. Kompensatory mogą być dostarczane jako zamknięty obwód lub w formie otwartego pasa, który łączy się w miejscu montażu kompensatora.

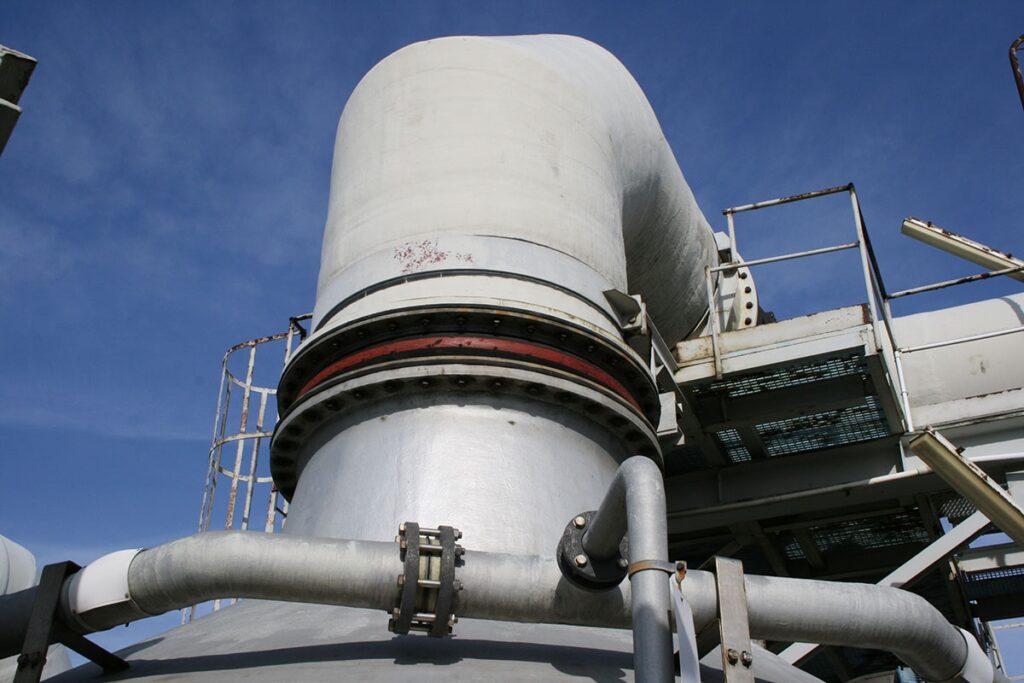

Połączenie kołnierzowe okrągłe
Połączenia kołnierzowe okrągłe występują często w łączeniach czerpni powietrza oraz wydechów turbin i dalszych kanałach spalin. Kompensatory często wyposażone są w stalowe kierownice spalin oraz oddzielnie montowaną poduszką izolacyjną. Przy średnich temperaturach pracy kompensatora występuje możliwość instalacji wewnętrznej warstwy izolacyjnej.
Połączenie płaskie
Połączenia płaskie występują często na małych średnicach rur i kanałów. Ze względu na niewielkie rozmiary oraz niskie ciśnienie pracy istnieje możliwość montażu elastycznego połączenia dwóch niezależnie pracujących rur lub kanałów z wykorzystaniem tkaninowego łącznika zabezpieczonego opaskami zaciskowymi.
Kompensatory tkaninowe w rozwiązaniach Bamex
Kompensatory tkaninowe to niezwykle istotne elementy wykorzystywane w przemyśle, które odgrywają bardzo ważną rolę w zapewnieniu bezpieczeństwa i efektywności wielu procesów przemysłowych. Tego typu specjalistyczne komponenty są projektowane z myślą o kompensacji ruchów, drgań i naprężeń występujących w instalacjach przemysłowych, rurociągach i maszynach. Dzięki swojej elastyczności i wytrzymałości, kompensatory tkaninowe stanowią niezastąpione rozwiązanie w wielu gałęziach przemysłu, od energetyki począwszy, na przemyśle chemicznym kończąc.
Kompensatory tkaninowe oferowane przez BAMEX są produkowane z najwyższej jakości materiałów, co gwarantuje ich długotrwałą wydajność i niezawodność nawet w najbardziej wymagających warunkach pracy. Ich konstrukcja opiera się na zaawansowanych technologiach – wieloletnie doświadczenie inżynierów pozwoliło na uzyskanie wysokich właściwości użytkowych i doskonałych parametrów technicznych. Dzięki temu kompensatory tkaninowe BAMEX skutecznie redukują naprężenia, tłumią drgania i zapobiegają uszkodzeniom instalacji przemysłowych, przyczyniając się do zwiększenia ich żywotności i efektywności pracy.
Potrzebujesz niezawodnych kompensatorów tkaninowych?
Skontaktuj się z nami i zamów rozwiązanie dopasowane do Twojej instalacji.
Kompensatory tkaninowe – obsługiwane branże
Zastosowanie kompensatorów tkaninowych jest niezwykle szerokie i obejmuje wiele sektorów przemysłu. W energetyce kompensatory tkaninowe są używane w instalacjach kotłowych, kanałach spalin i systemach odpylania. Ich elastyczność pozwala na skuteczne pochłanianie drgań i kompensację ruchów termicznych, co jest ważne dla prawidłowego funkcjonowania wielu rurociągów czy maszyn elektrowni i elektrociepłowni.
W przemyśle chemicznym kompensatory tkaninowe znajdują zastosowanie w instalacjach przesyłowych agresywnych mediów. Dzięki odpowiedniemu doborowi materiałów, z których są wykonane, mogą skutecznie opierać się działaniu korozyjnych substancji, zapewniając bezpieczeństwo i ciągłość procesów produkcyjnych.
Kolejnym ważnym obszarem zastosowania kompensatorów tkaninowych jest przemysł papierniczy. W tym sektorze kompensatory muszą sprostać wymaganiom związanym z dużą wilgotnością i obecnością agresywnych chemikaliów. Kompensatory tkaninowe BAMEX dzięki swojej odporności na te czynniki, zapewniają niezawodne działanie maszyn papierniczych i instalacji przetwórczych.
W przemyśle metalurgicznym kompensatory tkaninowe odgrywają nieopisaną wręcz rolę w systemach odpylania i wentylacji. Muszą one wytrzymywać ekstremalne temperatury i agresywne środowisko, jednocześnie zapewniając elastyczność niezbędną do kompensacji przemieszczeń poprzecznych i wzdłużnych. Kompensatory tkaninowe są zatem projektowane z uwzględnieniem tych wymagających warunków, co czyni je idealnym rozwiązaniem między innymi dla hut i zakładów metalurgicznych.
Zastosowanie kompensatorów tkaninowych rozciąga się również na przemysł spożywczy, gdzie higiena i czystość są priorytetem. W tym sektorze kompensatory muszą spełniać surowe normy sanitarne, jednocześnie zapewniając elastyczność i odporność na częste cykle mycia i dezynfekcji. Kompensatory tkaninowe BAMEX są produkowane z materiałów dopuszczonych do kontaktu z żywnością, co czyni je bezpiecznym wyborem dla producentów żywności i napojów.
Branże
Cement i beton
Chemikalia
Gospodarowanie odpadami
Energetyczny
Kopalnie
Leśnictwo
Materiały sypkie
Nafta i gaz
Papiernictwo
Przemysł spożywczy
Przetwórstwo tworzyw sztucznych
Rolnictwo
Transport i floty
Urządzenia przemysłowe
Hutnictwo
Przemysł farmaceutyczny
Woda i ścieki
Budownictwo

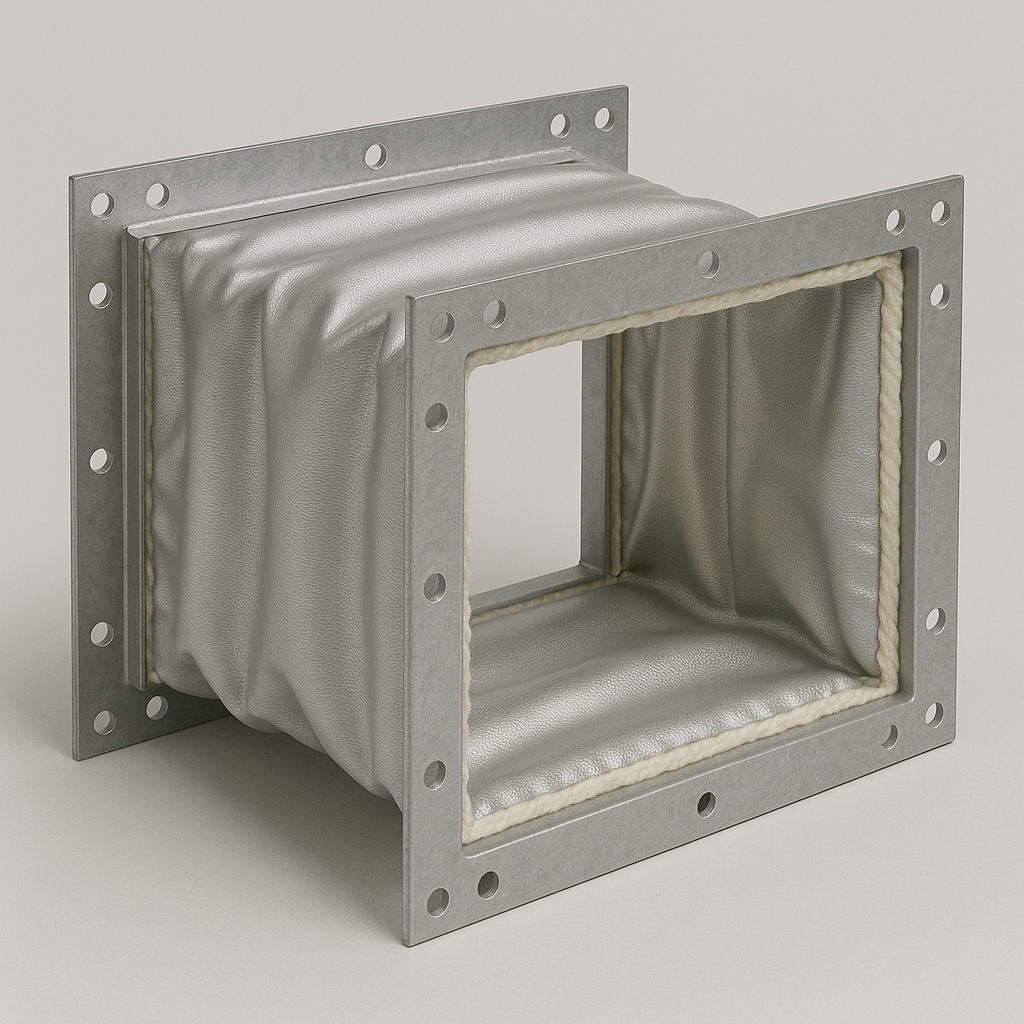

Kompensatory tkaninowe z izolacją termiczną
W rozwiązaniach firmy Bamex znaleźć można szeroki wybór typów kompensatorów tkaninowych, dostosowanych do różnorodnych wymagań i zastosowań przemysłowych. Jednym z podstawowych rodzajów są kompensatory tkaninowe z izolacją termiczną, które znajdują zastosowanie w bardzo wymagających warunkach pracy. Charakteryzują się one prostą, ale wytrzymałą konstrukcją, opartą o certyfikowane materiały. Czyni je to atrakcyjnym rozwiązaniem dla wielu instalacji, od rurociągów począwszy, na elementach maszyn kończąc. Tego typu kompensatory tkaninowe występują w kilku rodzajach połączeń: kołnierzowe kwadratowe, okrągłe i płaskie.
Warto również dodać, że inżynierowie BAMEX od lat stawiają na rozwijanie i podwyższanie jakości kompensatorów z izolacją termiczną. Zalicza się je do kompensatorów wielowarstwowych, które oferują wysoką wytrzymałość i odporność na ekstremalne warunki pracy. Składają się one z kilku warstw materiału, z których każda pełni określoną funkcję: zarówno warstwa wewnętrzna i zewnętrzna to odpowiednio dobrane materiały techniczne. Środek zawsze stanowi wypełnienie izolacyjne. Tego typu kompensatory są szczególnie przydatne w instalacjach pracujących w wysokich temperaturach lub narażonych na działanie agresywnych substancji!
Jeśli chodzi o specjalistyczne rodzaje kompensatorów tkaninowych, które wykorzystywane są dzisiaj w różnych sektorach przemysłu, wyróżnić można: kompensatory tkaninowe z izolacją termiczną (m.in. wyposażone w dodatkową warstwę izolacyjną, która zapewnia ochronę termiczną i akustyczną) oraz kompensatory tkaninowe specjalistyczne (tworzone dla potrzeb określonych branż np. kompensatory tkaninowe wykonane z materiałów spełniających wymagania FDA – Food and Drug Administration).
Z czego wykonane są kompensatory tkaninowe?
Kompensatory tkaninowe BAMEX są wykonywane z szerokiej gamy wysokiej jakości materiałów, starannie dobranych do specyficznych wymagań każdej aplikacji. Podstawowym materiałem używanym do produkcji kompensatorów tkaninowych jest tkanina techniczna, która stanowi rdzeń konstrukcji. Tkaniny te są produkowane z włókien o wysokiej wytrzymałości. W BAMEX stosujemy przede wszystkim włókno szklane z wszelkiego rodzaju pokryciami: HT, silikon, teflon, teflon conductive, z drutem inconelowy V4A, z folią aluminiową oraz włókna aramidowe czy poliamidowe. Wybór konkretnego typu materiały zależy od warunków pracy kompensatora, w tym temperatury, ciśnienia i rodzaju medium, z którym będzie miał kontakt.
W konstrukcji kompensatorów tkaninowych od BAMEX wykorzystuje się również zaawansowane materiały izolacyjne czy dodatkowe powłoki zabezpieczające, konserwujące oraz spełniające określone właściwości techniczne, wymagane przez klienta czy narzucone przez warunki pracy konkretnych instalacji przemysłowych.
Kompensator tkaninowy – budowa
Kompensator tkaninowy składa się z kilku warstw tkanin technicznych, często zbrojonych lub pokrytych materiałami uszczelniającymi i izolacyjnymi, co zapewnia elastyczność oraz odporność na wysokie temperatury, chemikalia i drgania. W ofercie BAMEX stosowane są rozwiązania bazujące na włóknie szklanym z różnymi pokryciami oraz włóknach aramidowych i poliamidowych. Materiały te pozwalają na dopasowanie kompensatora do specyfiki danej instalacji i zapewnienie jej maksymalnej trwałości oraz szczelności.
Kompensator z włókna szklanego z pokryciem HT
Tego typu kompensator charakteryzuje się wysoką odpornością na temperaturę, dzięki czemu idealnie sprawdza się w instalacjach transportujących gorące gazy lub powietrze. Pokrycie HT chroni włókno szklane przed szybkim zużyciem i zwiększa jego trwałość nawet w wymagających warunkach pracy.

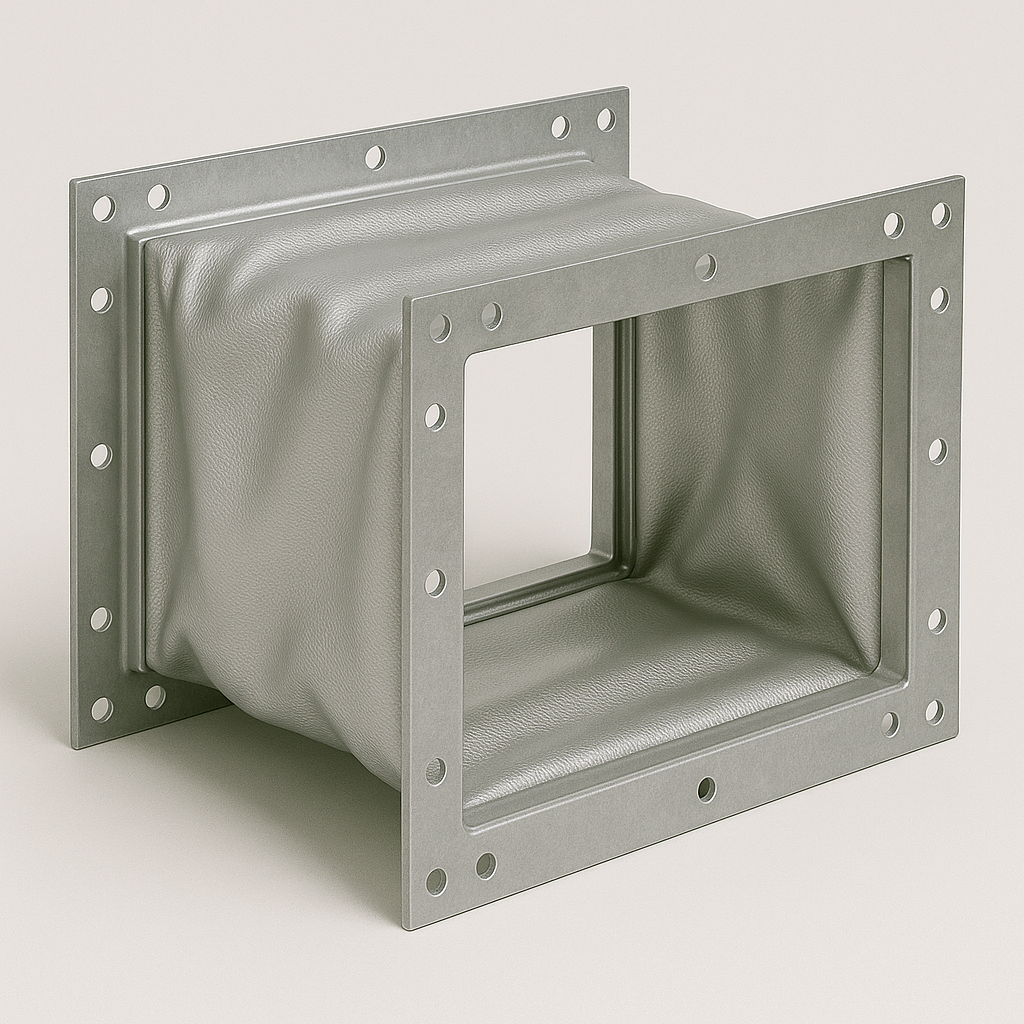

Kompensator z włókna szklanego z pokryciem silikonowym
Pokrycie silikonowe zapewnia kompensatorowi elastyczność oraz bardzo dobrą odporność na starzenie i promieniowanie UV. Dzięki tej warstwie kompensator jest także dobrze chroniony przed działaniem wilgoci oraz wielu substancji chemicznych.

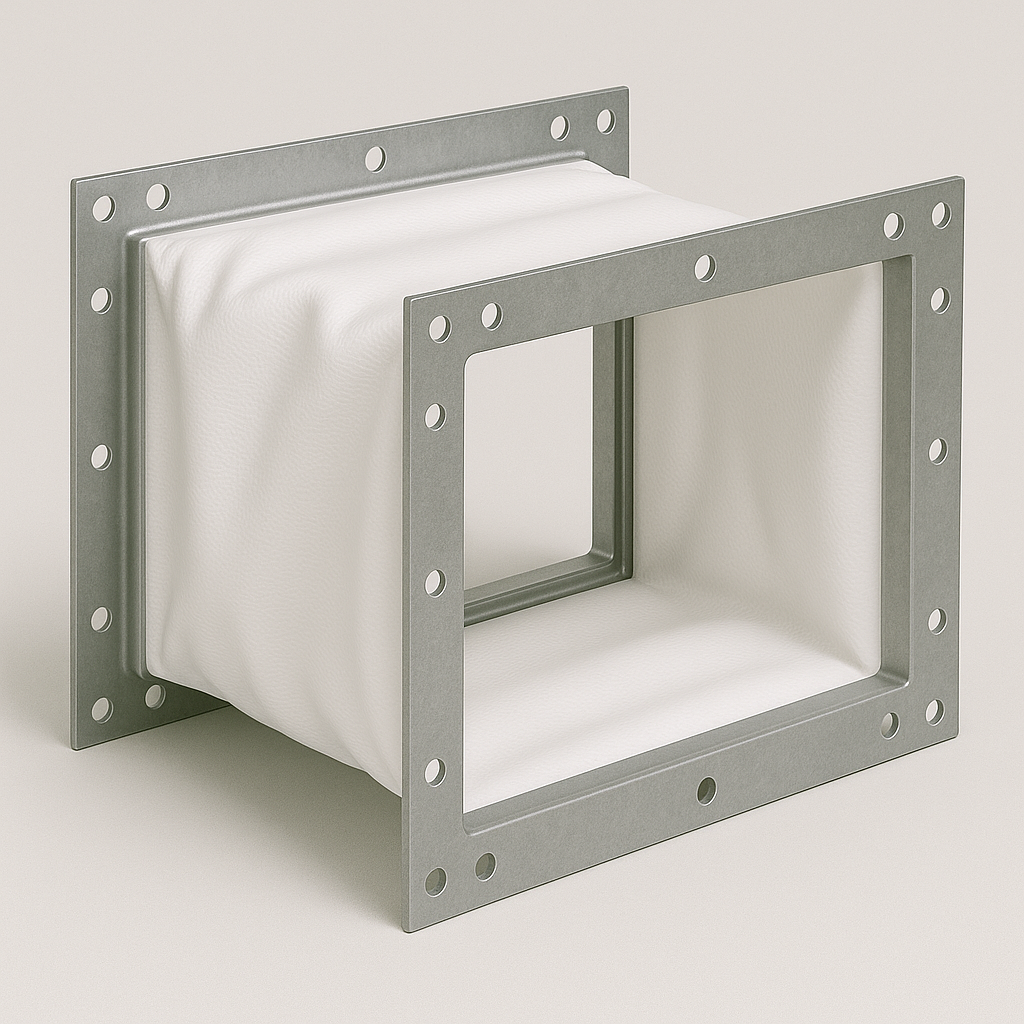

Kompensator z włókna szklanego z pokryciem teflonowym (PTFE)
Teflon, znany z wyjątkowej odporności chemicznej, sprawia, że kompensator jest doskonały do kontaktu z agresywnymi mediami. Dodatkowo cechuje się niskim współczynnikiem tarcia i odpornością na przywieranie zabrudzeń.

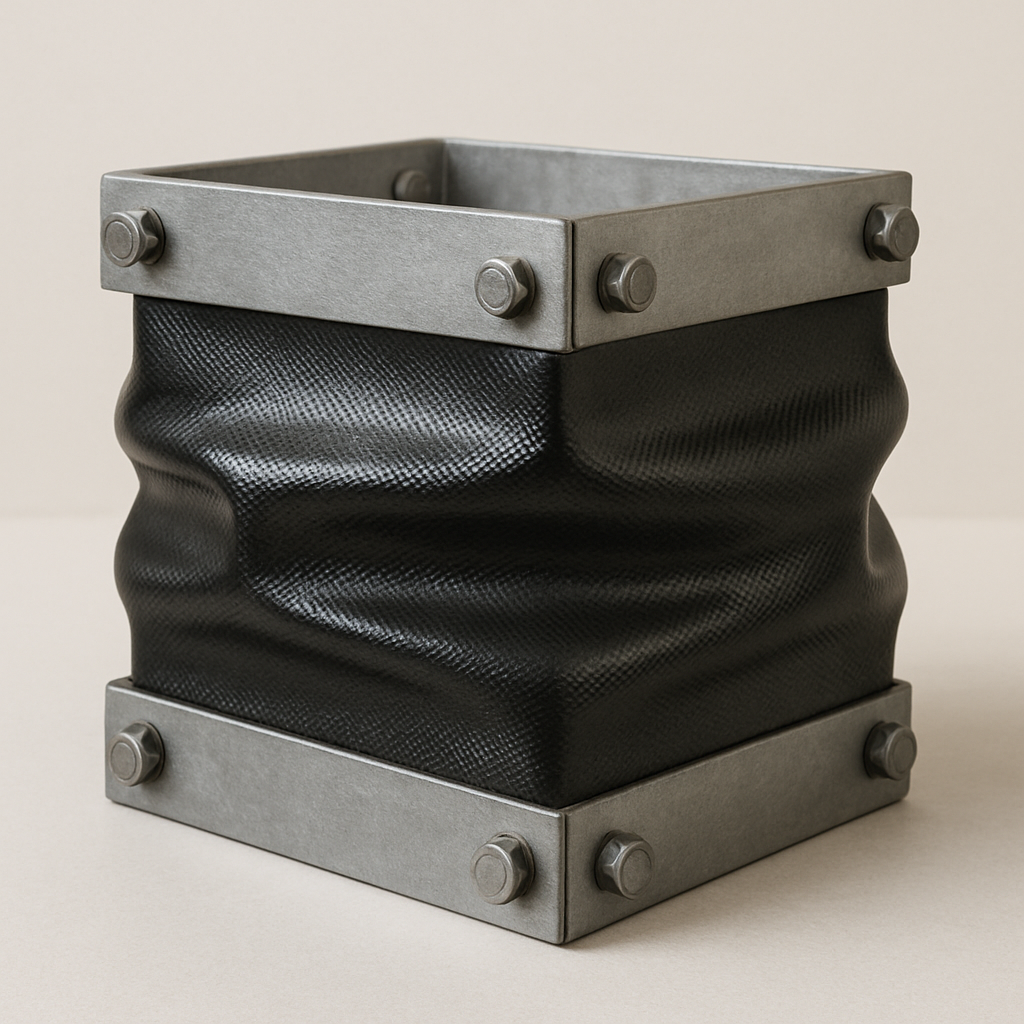

Kompensator z włókna szklanego z pokryciem teflon conductive
To rozwiązanie łączy odporność chemiczną teflonu z właściwościami przewodzącymi, niwelując ryzyko gromadzenia się ładunków elektrostatycznych. Takie kompensatory często stosuje się w aplikacjach, gdzie wymagana jest ochrona przed wyładowaniami elektrostatycznymi (ESD).

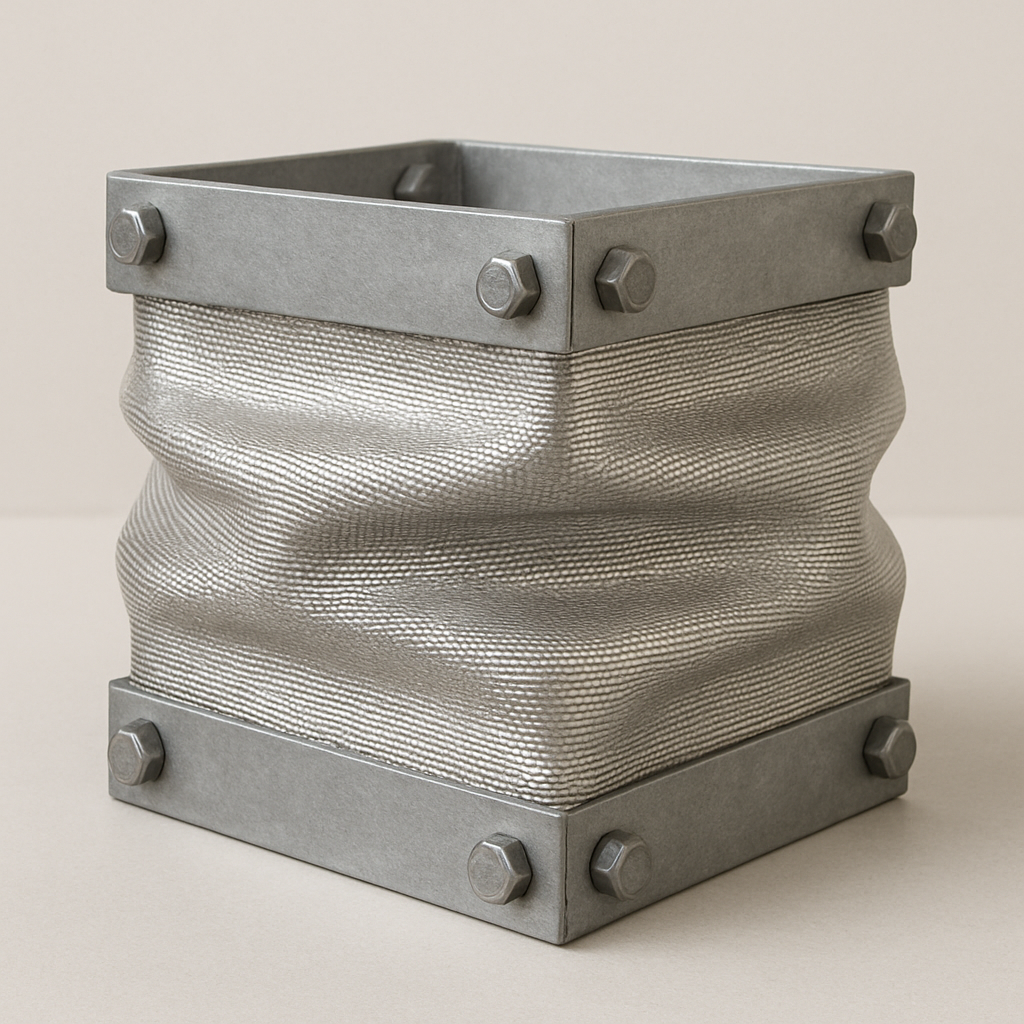

Kompensator z włókna szklanego z drutem inconelowym V4A
Wzmacniający drut inconelowy V4A znacząco podnosi wytrzymałość mechaniczną kompensatora, umożliwiając pracę w instalacjach o dużych ciśnieniach lub ekstremalnych temperaturach. Pozwala to na stosowanie kompensatora w miejscach narażonych na duże obciążenia i naprężenia.

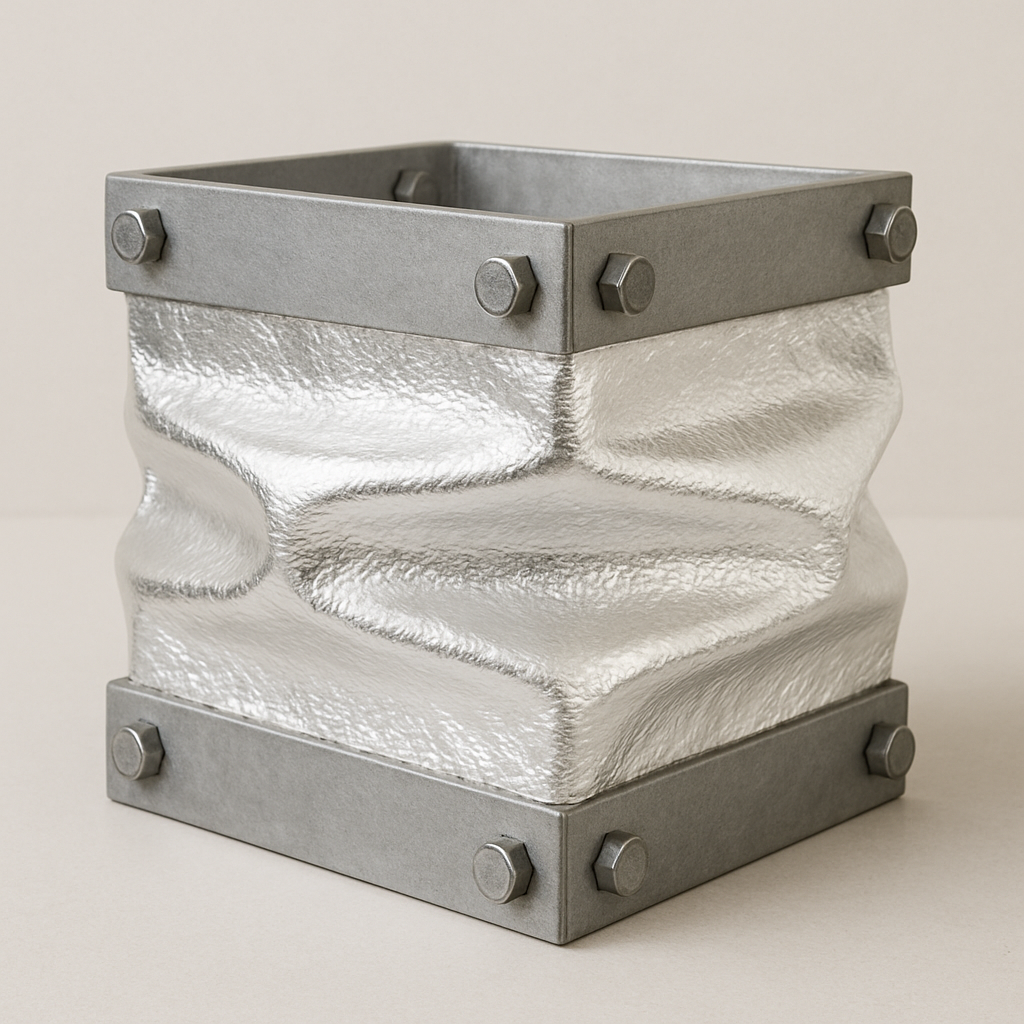

Kompensator z włókna szklanego z folią aluminiową
Folia aluminiowa zapewnia dodatkową izolację termiczną i chroni kompensator przed bezpośrednim działaniem płomieni czy promieniowaniem cieplnym. Takie rozwiązanie sprawdza się przy zabezpieczeniu instalacji przed stratami energii cieplnej oraz zwiększa odporność na czynniki zewnętrzne.
Kompensator z włókna aramidowego (np. Kevlar)
Włókno aramidowe, takie jak Kevlar, wyróżnia się bardzo wysoką odpornością na rozciąganie i uszkodzenia mechaniczne. Dzięki temu kompensator z tego materiału idealnie nadaje się do zastosowań wymagających maksymalnej wytrzymałości i długotrwałej eksploatacji.

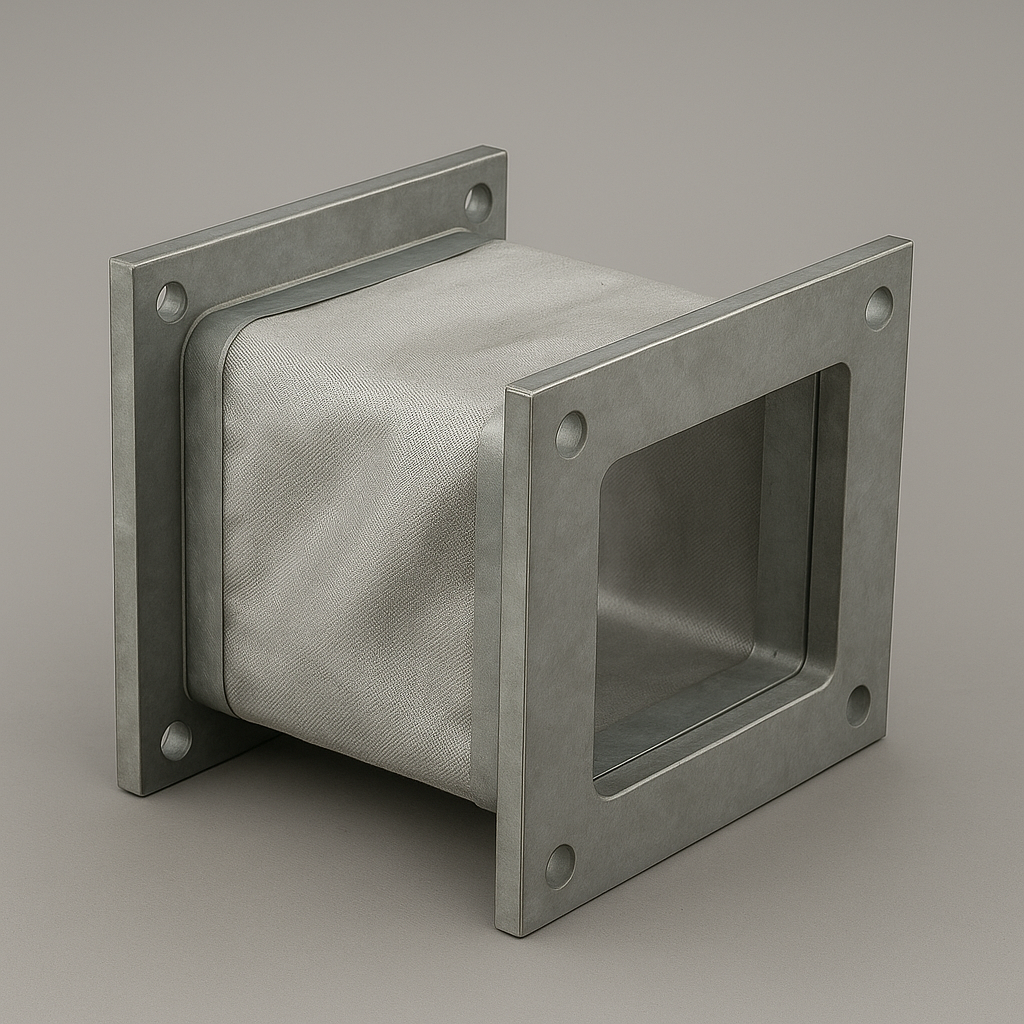

Kompensator z włókna poliamidowego
Włókno poliamidowe nadaje kompensatorowi lekkość, elastyczność i odporność na ścieranie. Jest chętnie wykorzystywane w mniej wymagających warunkach, gdzie priorytetem jest łatwość montażu oraz korzystny stosunek ceny do właściwości użytkowych.
Zastosowanie kompensatorów tkaninowych
Kompensatory tkaninowe są szeroko stosowane w instalacjach wentylacyjnych, odpylających, elektrofiltrach, systemach spalinowych oraz w przemyśle energetycznym, chemicznym i spożywczym. Doskonale sprawdzają się tam, gdzie wymagane jest pochłanianie drgań, kompensacja przemieszczeń oraz ochrona przed ekstremalnymi temperaturami i substancjami chemicznymi. Dzięki wysokiej elastyczności i odporności materiału, kompensatory te umożliwiają bezpieczne łączenie kanałów o nieregularnych ruchach lub niewspółosiowości, eliminując ryzyko nieszczelności i przedłużając żywotność instalacji.
Stosowanie kompensatorów tkaninowych pozwala także zminimalizować naprężenia w systemach przewodów powstające w wyniku rozszerzalności cieplnej, drgań mechanicznych lub wstrząsów. Rozwiązania te znajdują zastosowanie nie tylko w dużych blokach energetycznych czy w hutach, ale również w mniejszych instalacjach przemysłowych, gdzie wymagana jest odporność na agresywne czynniki i elastyczność działania systemu w różnych warunkach pracy.
Masz pytania?
Zapytaj doradcę o indywidualną ofertę
FAQ. Co jeszcze warto wiedzieć o naszych kompensatorach tkaninowych?
Czym dokładnie są kompensatory tkaninowe i do jakich mediów są przeznaczone w przemyśle?
Kompensatory tkaninowe to elastyczne elementy połączeniowe stosowane w sieciach przesyłowych w przemyśle – zaprojektowane są m.in. do pracy z gazami. Są one ważnym rozwiązaniem np. w systemach tłoczenia czystego powietrza, spalin oraz różnego rodzaju gazów technicznych. Ich głównym zadaniem jest zapewnienie szczelnego i bezpiecznego połączenia między elementami instalacji. Dzięki zastosowaniu specjalistycznych tkanin technicznych, kompensatory w rozwiązaniach Bamex skutecznie obsługują media gazowe w zróżnicowanych warunkach ciśnieniowych i temperaturowych, stanowiąc barierę dla wycieków i gwarantując ciągłość procesów technologicznych. Potwierdzają to klienci z całej Polski, którzy wybierając nas na swojego partnera technologicznego, optymalizują koszty energetyczne zakładów.
W jaki sposób kompensatory tkaninowe chronią instalacje przemysłowe przed uszkodzeniami mechanicznymi?
Ochrona instalacji możliwa jest poprzez zdolność kompensatorów do przejmowania i neutralizowania szkodliwych sił działających na rurociągi i kanały. Kompensatory tkaninowe skutecznie ograniczają naprężenia powstające w systemach rurowych, które mogłyby prowadzić do pęknięć czy deformacji sztywnych elementów. Dodatkowo pełnią funkcję amortyzatorów, kompensując drgania mechaniczne i wstrząsy generowane przez pracujące maszyny, co zapobiega ich przenoszeniu na dalsze części instalacji. Są również niezastąpione w niwelowaniu niewspółosiowości łączonych kanałów, co pozwala na łączenie elementów, które nie są idealnie dopasowane geometrycznie, bez ryzyka rozszczelnienia układu.
Jakie rodzaje połączeń kołnierzowych są dostępne dla kompensatorów tkaninowych Bamex?
Bamex oferuje trzy główne typy połączeń, dostosowane do specyfiki różnych instalacji. Pierwszym z nich jest połączenie kołnierzowe prostokątne, często spotykane w systemach wentylacyjnych i odprowadzania spalin, które może być dostarczane jako zamknięty obwód lub otwarty pas do łączenia na miejscu montażu. Drugim typem jest połączenie kołnierzowe okrągłe, stosowane w czerpniach powietrza i wydechach turbin, często wyposażone w stalowe kierownice spalin. Trzecią opcją jest połączenie kołnierzowe płaskie, dedykowane dla małych średnic rur i niskich ciśnień, gdzie elastyczny łącznik tkaninowy montuje się za pomocą opasek zaciskowych, co jest rozwiązaniem ekonomicznym i łatwym w instalacji.
Czy kompensatory tkaninowe mogą pracować w ekstremalnych temperaturach i jak są do tego przystosowane?
Kompensatory tkaninowe są przystosowane do pracy w bardzo szerokim zakresie temperatur, w tym w warunkach ekstremalnych. W przypadku średnich temperatur możliwe jest zastosowanie wewnętrznej warstwy izolacyjnej w połączeniach okrągłych. Dla bardziej wymagających aplikacji stosuje się kompensatory wielowarstwowe z izolacją termiczną ściśle odpowiadającą na potrzeby naszych klientów. Wykorzystują one materiały takie jak włókno szklane z pokryciem HT (High Temperature) lub folię aluminiową, która chroni przed promieniowaniem cieplnym. Dzięki temu kompensatory te zachowują swoje właściwości mechaniczne i szczelność nawet przy kontakcie z gorącymi spalinami czy mediami procesowymi w hutach i elektrowniach.
Jakie materiały są wykorzystywane do produkcji kompensatorów tkaninowych i jak wpływają na ich właściwości?
Rdzeniem konstrukcji kompensatorów Bamex są zaawansowane tkaniny techniczne, dobierane indywidualnie do warunków pracy. Najczęściej stosuje się włókno szklane, które może być uszlachetniane różnymi pokryciami, takimi jak silikon (dla elastyczności i odporności na wilgoć), teflon PTFE (dla chemoodporności), czy teflon conductive (dla odprowadzania ładunków elektrostatycznych). W ofercie znajdują się również włókna aramidowe, takie jak Kevlar, zapewniające wyjątkową wytrzymałość mechaniczną, oraz włókna poliamidowe, cechujące się lekkością i odpornością na ścieranie. Dodatkowo stosuje się wzmocnienia z drutu inconelowego V4A, co pozwala na pracę przy dużych ciśnieniach i obciążeniach.
Na czym polega proces doboru kompensatora do konkretnej instalacji przez firmę Bamex?
Każde zamówienie realizowane przez Bamex poprzedzone jest szczegółową analizą techniczną, mającą na celu stworzenie rozwiązania „skrojonego na miarę potrzeb”. Proces ten obejmuje wywiad techniczny oparty na dokumentacji klienta oraz wnikliwe konsultacje, a w uzasadnionych przypadkach także wizje lokalne w miejscu montażu. Analizowane są parametry takie jak warunki pracy, wymagane bezpieczeństwo, oczekiwana żywotność oraz optymalizacja kosztów inwestycyjnych. Dzięki takiemu podejściu, dostarczany kompensator tkaninowy jest precyzyjnie dopasowany do specyfiki danej aplikacji, co gwarantuje jego niezawodność i długotrwałe działanie.
W jakich branżach przemysłowych kompensatory tkaninowe znajdują największe zastosowanie?
Kompensatory tkaninowe są wszechstronnym rozwiązaniem stosowanym w wielu sektorach gospodarki. W energetyce są ważne dla instalacji kotłowych i systemów odpylania, natomiast w przemyśle chemicznym i papierniczym muszą radzić sobie z agresywnymi mediami i wilgocią. Hutnictwo i przemysł metalurgiczny wykorzystują je w systemach wentylacji narażonych na ekstremalne temperatury. Branża spożywcza wymaga kompensatorów spełniających normy sanitarne FDA, łatwych do mycia i dezynfekcji. Lista obsługiwanych sektorów obejmuje także cementownie, kopalnie, przetwórstwo tworzyw sztucznych, rolnictwo oraz gospodarkę wodno-ściekową, co potwierdza uniwersalność komponentów oferowanych przez Bamex.
Czym charakteryzują się kompensatory wielowarstwowe z izolacją termiczną?
Kompensatory wielowarstwowe to zaawansowane konstrukcje, w których poszczególne warstwy pełnią wyspecjalizowane funkcje. Zewnętrzne i wewnętrzne powłoki wykonane są z odpowiednio dobranych materiałów technicznych, zapewniających odporność chemiczną i mechaniczną, podczas gdy środek stanowi wypełnienie izolacyjne. Taka budowa zapewnia nie tylko szczelność, ale także skuteczną barierę termiczną i akustyczną. Są one przeznaczone do najbardziej wymagających warunków pracy, gdzie instalacja musi być chroniona przed utratą ciepła, hałasem oraz działaniem agresywnych substancji chemicznych, stanowiąc element o wysokiej wytrzymałości i trwałości.
Czy kompensatory tkaninowe mogą być stosowane w strefach zagrożonych wybuchem lub wymagających ochrony ESD?
W ofercie Bamex znajdują się specjalistyczne rozwiązania przeznaczone do stref wymagających ochrony przed wyładowaniami elektrostatycznymi. Stosuje się w nich tkaniny z pokryciem m.in. teflon conductive, które łączą odporność chemiczną PTFE z właściwościami przewodzącymi prąd. Dzięki temu kompensator skutecznie odprowadza ładunki elektrostatyczne, niwelując ryzyko powstania iskry, co jest istotne dla bezpieczeństwa w środowiskach zagrożonych wybuchem pyłów lub gazów. To sprawia, że nasze kompensatory tkaninowe są bezpiecznym wyborem dla przemysłu chemicznego, wydobywczego czy obróbki materiałów sypkich.
Jakie korzyści ekonomiczne i eksploatacyjne przynosi montaż kompensatorów tkaninowych?
Zastosowanie kompensatorów tkaninowych przekłada się na wymierne korzyści ekonomiczne poprzez wydłużenie żywotności całej instalacji przemysłowej. Redukcja naprężeń i tłumienie drgań zapobiegają awariom i pęknięciom rurociągów, a to zawsze znacznie minimalizuje koszty napraw i nieplanowanych przestojów. Wysoka szczelność zapobiega zaś stratom medium, a warianty z izolacją termiczną ograniczają straty energii w naprawdę wysokim zakresie. Ponadto, możliwość kompensacji niewspółosiowości ułatwia i przyspiesza prace montażowe, redukując koszty robocizny. Indywidualne dopasowanie kompensatorów tkaninowych do potrzeb klienta zapewnia optymalny stosunek ceny do jakości i długotrwałą, bezawaryjną eksploatację.
